概 述
LFH10系列溫濕度變送器是專為工業應用而設計的一款傳感器，其對雷擊浪涌、靜電放電、群脈沖，耐壓等有特別設計，抗干擾能力強。有壁掛、管道、分體三種安裝方式，電流、電壓、RS485三種輸出模式可選現場適裝能力強，彈簧螺釘/接線柱設計適合快速安裝。可廣泛應用于機房、暖通空調、樓宇、倉儲等需要對溫濕度測量控制的場所。
技術參數
（1）相對濕度
傳感器
數字式
量程
0%~100%RH
輸出
輸出：RS485/Modbus,0~10VDC,4~20mA可選
精度
±3%@ 25℃ & 20~80%RH
響應時間
≤10s(25℃，慢流速空氣)
（2）相對溫度
傳感器
數字式或熱電阻，見選型表
量程
0~50℃，-20~60℃等
輸出
4~20mA，0~10VDC，RS485/Modbus可選
熱電阻
見選型表和熱電阻分度表
精度
數字式傳感器: ±0.3℃@5~60℃ 熱電阻:典型 ±0.2~0.4℃@25℃，見選型表
電源
電壓型/485型 15~35VDC/24VAC±20%
電流型 18.5~35VDC (RL=500Ω) /8.5~35VDC (RL=0Ω)
輸出負載
≤500Ω(電流型)，≥2KΩ(電壓型)
顯示
可選LCD顯示，帶單位顯示和背光（4~20mA不帶背光）
外殼材料
PC外殼、PC探頭和高分子過濾器（可選不銹鋼探頭和不銹鋼燒結過濾器）
工作環境
-20~60℃,5%-95%RH(非冷凝)
防護等級
IP65
選型說明
代號及說明
備注
LFH101-

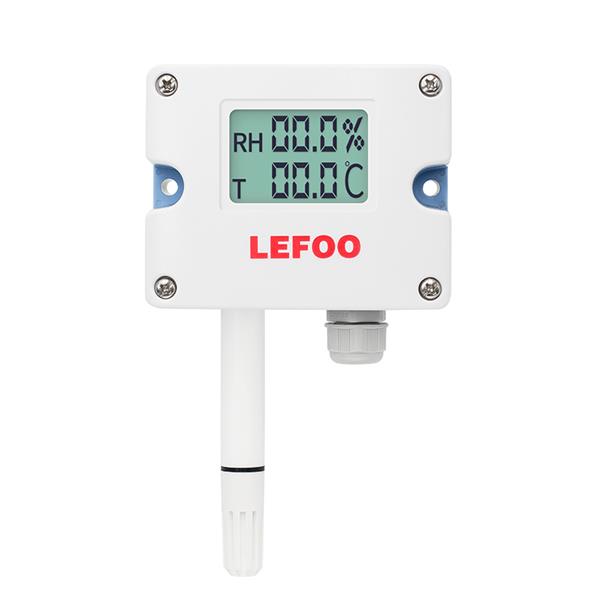

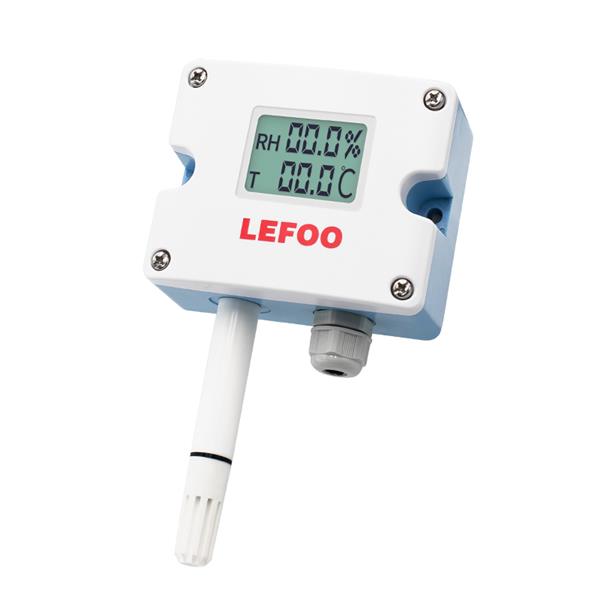

壁掛型溫濕度變送器
型號
LFH102-
風管型溫濕度變送器
LFH103-

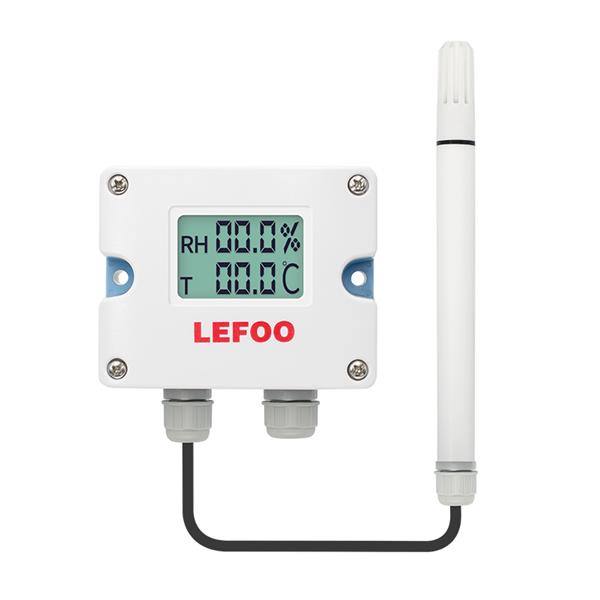

分體型溫濕度變送器
3
±3%RH(0.3℃)
精度范圍
V10
0~10VDC(三線)
濕度輸出
A4
4~20mA(二線)
RS
RS485/Modbus
V10
0~10VDC(三線)
0
PT1000,±0.2℃@0℃
溫度輸出
A4
4~20mA(二線
1
PT100,±0.2℃@0℃
RS
RS485/Modbus
2
NTC20K,±0.4℃@25℃
6
NTC10K,±0.4℃@25℃
0
無
溫度量程
1
0～50℃
2
-20～60℃
8
其它(客戶指定)
0
無
顯示
1
LCD顯示
LFH101 3 A4 A4 1 1
選型舉例
1.LFH101/102/103產品電流型由濕度回路供電，所以此回路必須使用，否則產品無法正常工作
2.只有溫度輸出選項為V10或A4時，需對應選擇溫度量程1-8;否則，只能選0。
3.示例LFH101-3A4A411代表壁掛型精度為3%RH(0.3℃),濕度輸出4~20mA.溫度輸出4~20mA,溫度量程0~50℃帶顯示。
4.該產品傳感器探頭長時間暴露在高濃度化學氣體中可能會導致傳感器的讀數偏移。
5.選擇金屬桿溫濕度變送器需在備注中寫清楚金屬桿和前蓋的規格。

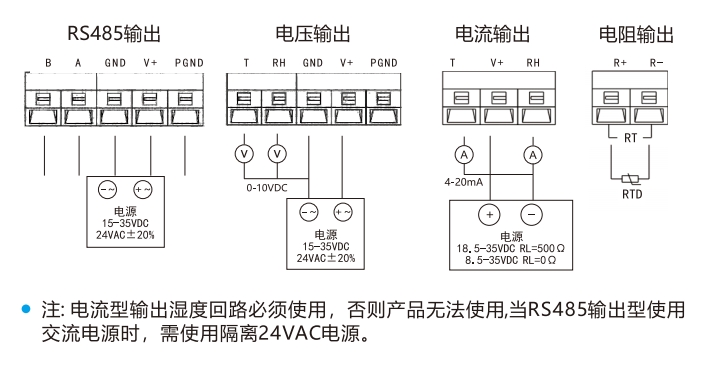

1、接線說明

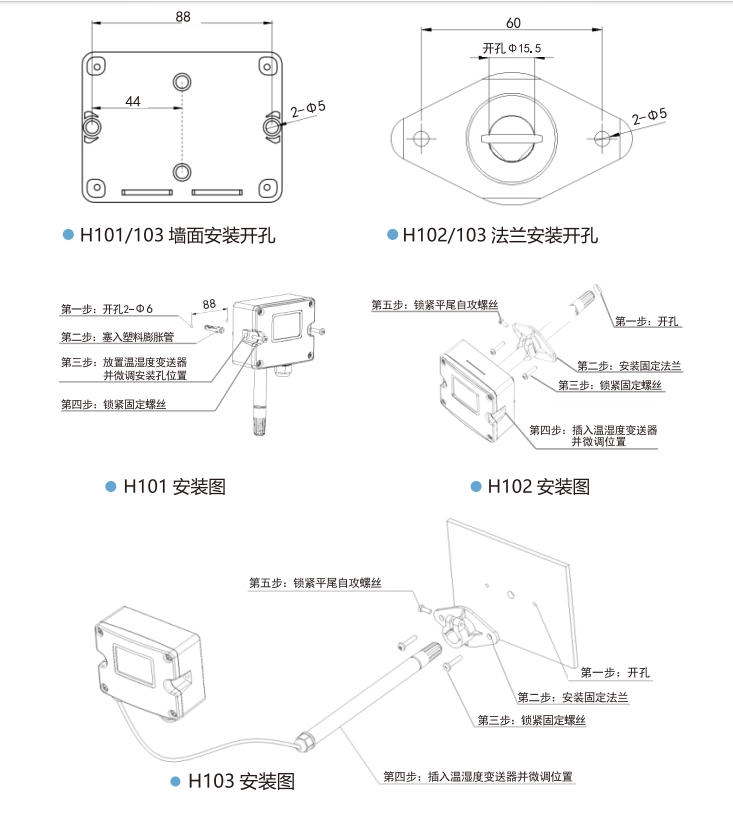

2、安裝方式
1.H102建議使用法蘭附件安裝，插入深度可調節。用二個螺絲固定安裝法蘭在風管上，法蘭上的螺絲可以鎖緊插入的探頭。風管開孔為φ15.1mm.探頭安裝完畢后要對風管做好密封，以免漏氣。
2.H101/103掛墻安裝時應垂直，并注意探頭朝下。安裝位置應遠離影響測量的因素，如冷、熱源等，并應避免陽光直射或雨淋，必要時應另行安裝遮陽板或防雨罩。在安裝平面處按照安裝圖的開孔尺寸(見上圖)開2個固定孔，再用2顆螺絲固定底盒。H103探頭管安裝描述與H102使用法蘭安裝相同。
3.打開上蓋，通過防水接頭將電源線及信號線接入底盒內，根據接線圖完成接線，并將上蓋安裝回原樣。要注意防水接頭與底盒的密封(有密封圈),和上蓋與底盒的密封(有密封圈),以使整體防護等級達到IP65。
