概 述

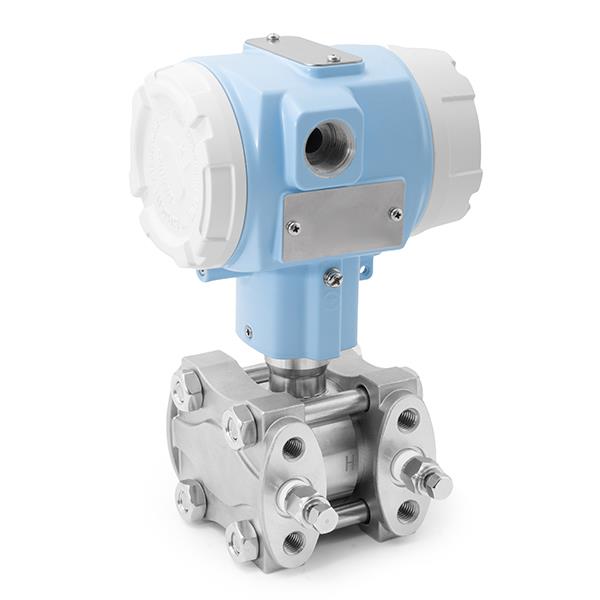

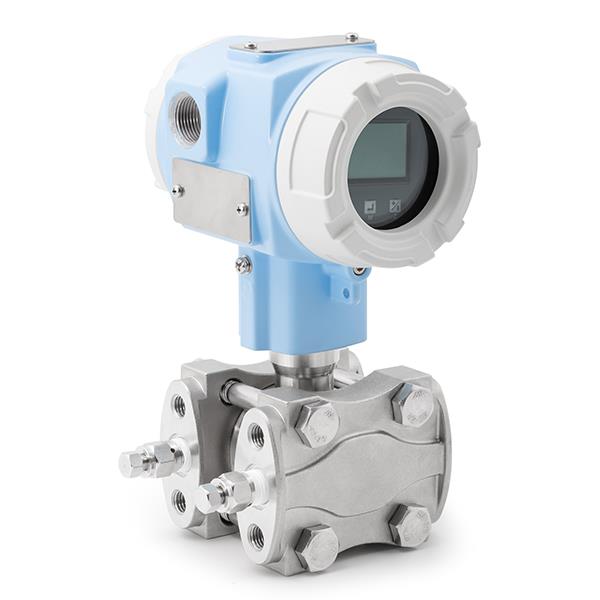

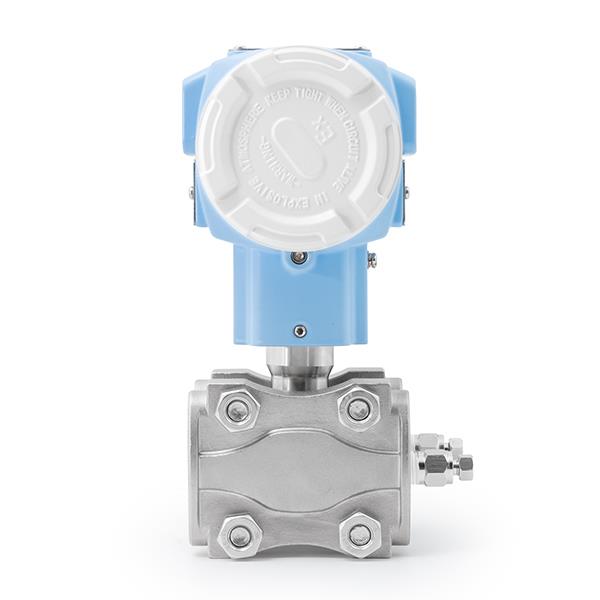

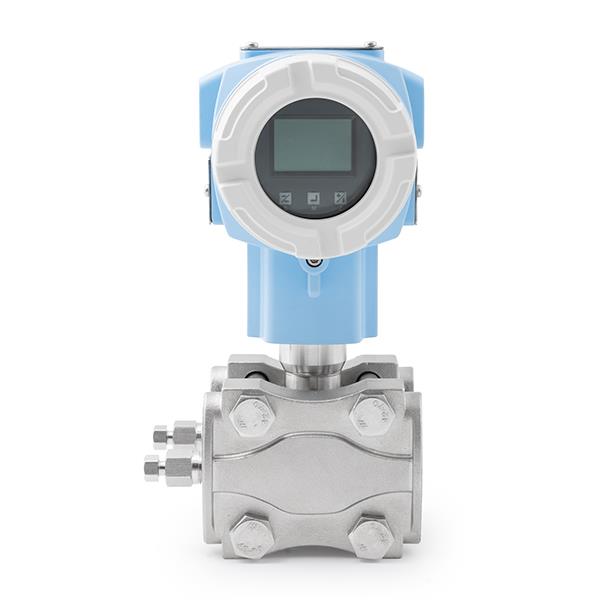

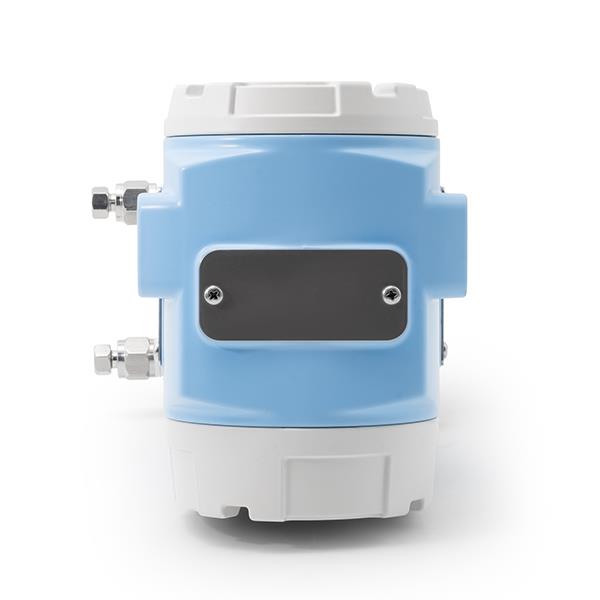

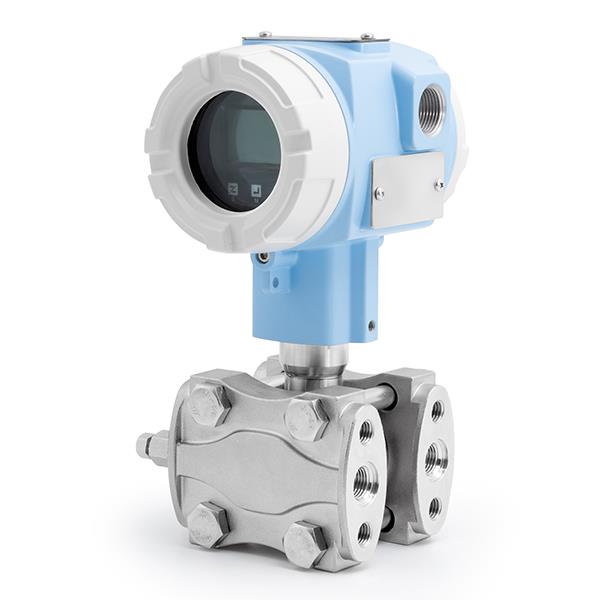

LFT710系列差壓變送器采用德國先進的MEMS技術制成的單晶硅傳感器芯片、內置溫度補償元件。可在大范圍內的靜壓和溫度變化下提供極高的測量精度和長期穩定性。用于測量液體、氣體或蒸汽的液位、密度、壓力。廣泛應用于工業過程控制、自動化制造、航空航天、汽車與船舶、石油石化、電子電力、醫療衛生等眾多領域。LFT-710能準確的測量差壓，并把它轉換成4~20mA DC的輸出信號。該變送器可通過三按鍵本地操作，或通用手操器、組態軟件、以及手機APP遠程操作，在不影響4~20mA DC的輸出信號的同時，進行顯示與組態調整。
技術參數
項目
內容
量程
6kPa、40kPa、250kPa、1MPa、3MPa
過載壓力
1MPa以下25倍，1MPa及以上16MPa
靜壓
10MPa、16MPa、25MPa
精度
±0.075%F.S
年穩定度
±0.2%量程上限
工作溫度
-20~70℃帶顯示
存儲溫度
-40~85℃
被測介質
液體、氣體或蒸汽
膜片材質
316L、哈氏合金C、鉭
電氣性能
二線制
四線制
輸出方式
4~20mA
4~20mA+HART
RS485
供電電源
12~36VDC
12~36VDC
12~36VDC
電氣接口
M20*1.5防水出線、NPT1/2防水出線
外殼防護等級
IP65
過程接頭
容室法蘭上NPT1/4內螺紋、M20*1.5外螺紋及后部焊接引壓管、NPT1/2內螺紋
壓力形式
差壓D
認證項目
ExdlICT6
選型說明
型號和規格代碼表
提供快
差壓變送器選型LFT710
1
量程
B
0-200Pa~6kPa(0-20~600mmH2O)/(0-2~60mbar)
C
0-400Pa~40kPa(0-40~4000mmH2O)/(0-4~400mbar)
D
0-2.5kPa~250kPa(0-0.25~25mH2O)/(0-25~2500mbar)
E
0-10kPa~1MPa(0-1~100mH2O)/(0-0.1~10bar)
F
0-30kPa~3MPa(0-3~300mH2O)/(0-0.3~30bar)
2
膜片材質
S
316L
H
哈氏合金C
T
鉭
3
填充液
D
硅油
4
電器接口
1
M20*1.5內螺紋，PVC
2
M20*1.5內螺紋，不銹鋼
4
1/2NPT內螺紋，不銹鋼
5
輸出方式
N
4~20mA
J
4~20mA+HART
F
RS485
6
過程接頭
N
無過程接頭(容室法蘭上的NPT1/4內螺紋)
A
帶引壓接頭：M20*1.5外螺紋及后部焊接引壓管
B
帶“腰”字型接頭：NPT1/2內螺紋
7
密封圈材質
N
NBR
D
FKM
EPDM
8
安裝支架
B1
板裝彎支架(碳鋼)
B2
管裝彎支架(碳鋼)
B3
管裝平支架(碳鋼)
B5
板裝彎支架(不銹鋼)
B6
管裝彎支架(不銹鋼)
B7
管裝平支架(不銹鋼)
N
無支架
9
防爆處理
N
普通型
D
隔爆ExdlICT6
10
顯示
M5
帶顯示
N
無顯示
11
附加要求
N
連接件材質316L
K
脫脂洗凈處理
L
懸掛式位號牌
H
防雷保護(耐瞬變電壓)
E
英文銘牌
V3
三閥組
V5
五閥組
LFT710
C
S
D
1
J
A
D
B1
D
M5
