概 述
LFUD102分體式超聲波液位計具有安全、清潔、精度高壽命長、穩定可靠、安裝維護。聲波智能專利軟件能夠抗各種干擾波，安裝方便等特點，適用酸、堿鹽、防腐、高溫等各種領域。儀表的所有輸入、輸出線均具有防雷、防短路的保護功能。
技術參數
|
測量范圍 |
0~30m(根據實測量程選定) |
|
盲區 |
0.25m~0.8m |
|
測距精度 |
±0.5%(標準條件全量程) |
|
測距分辨率 |
1mm |
|
壓力 |
常壓 |
|
儀表顯示 |
自帶LCD顯示液位(池底或罐底到水等介質面之間的距離) |
|
和距離值(儀表的探頭面到水等介質面之間的距離)以及回波曲線顯示 |
|
|
輸出信號 |
二線制輸出：4~20mA/250Ω,HART選配 |
|
四線制輸出：4~20mA/510Ω、RS485(標準Modbus-RTU協議，支持修改系統參數) |
|
|
繼電器輸出：250AC/5A或30VDC/2A |
|
|
輸出電源 |
二線制：標配DC24V |
|
四線制：標配DC(12~24)V或AC(100~240)V |
|
|
環境溫度 |
-20℃~+60℃ |
|
防護等級 |
IP65 |
|
四線儀表功率 |
無繼電器輸出<24V@80mA |
|
二線儀表功率 |
<24V@30mA |
選型說明
代號及說明
備注
LFUD102

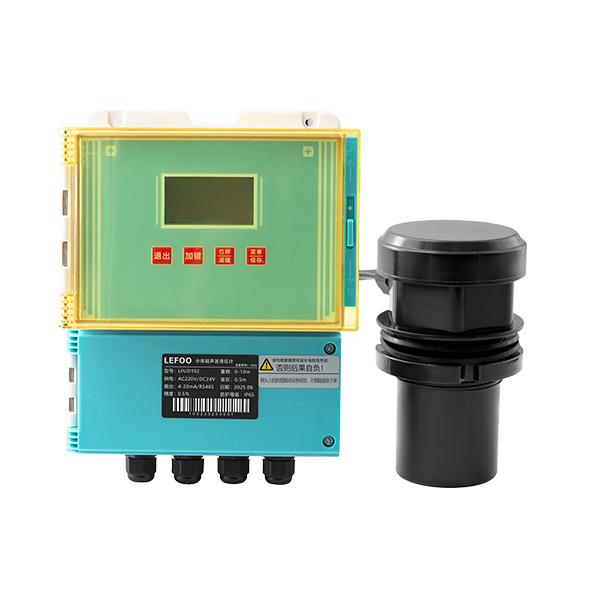

分體式超聲波液位計
型號
量程
0~3...30m
量程范圍
A4
A4=4~20mA(兩線制)
輸出方式
A4MD
A4MD=4~20mA+RS485+兩路繼電器
0.5%
0.5%
精度
10
常規10米(可延長至70米)
分體線長
1
常規(ABS)
探頭類型
2
防腐(聚四氟PTFE)
LFUD102 0~3m A4MD 0.5% 10 1
選型舉例
